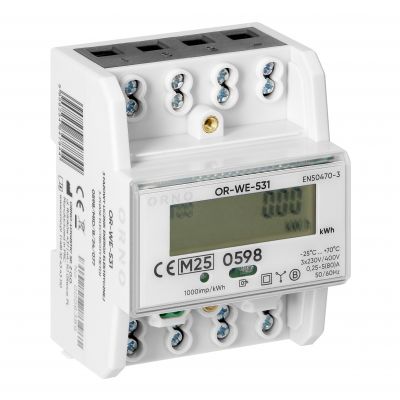

3-fazowy licznik energii elektrycznej 80A MID 3 moduły DIN TH-35mm OR-WE-531 ORNO

3-fazowy licznik energii elektrycznej o maksymalnym prądzie 80A to nowoczesne urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia energii elektrycznej w instalacjach trójfazowych. Licznik wykorzystać można do zastosowań komercyjnych, przemysłowych i domowych, gdzie wymagane są dokładne i wiarygodne odczyty.

Licznik pracuje w układach o napięciu znamionowym 3x230V lub 400V napięcia zmiennego i częstotliwości 50Hz, umożliwiając bezpośredni pomiar energii bez konieczności stosowania przekładników prądowych. Urządzenie rejestruje energię czynną, pobraną i oddaną. To pozwala na kompleksowe monitorowanie przepływu energii w obie strony. Minimalny prąd pomiarowy 0,25A zapewnia wysoką czułość urządzenia nawet przy niskim obciążeniu, a prąd startowy 0,02A pozwala na rejestrację nawet drobnych poborów prądu.

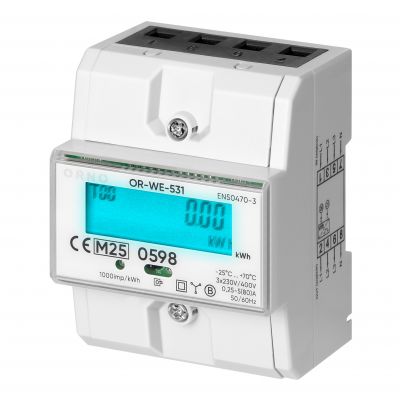

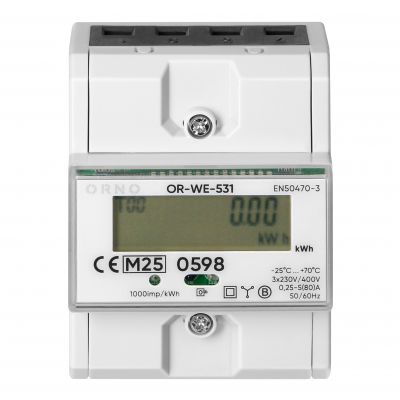

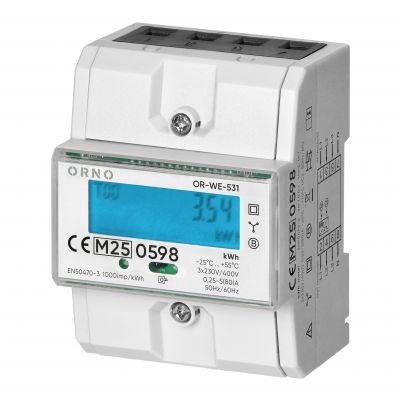

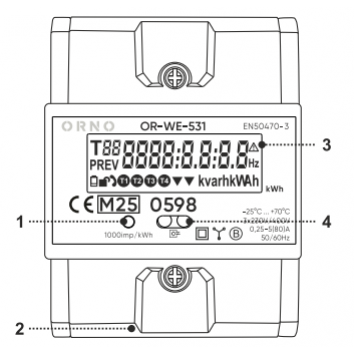

Cyfrowy wyświetlacz LCD (6+2 cyfry) z podświetleniem umożliwia wygodne odczyty nawet przy słabym świetle. Urządzenie posiada także funkcję kasowania podlicznika energii czynnej, szczególnie przydatną w sytuacjach wymagających okresowego resetowania odczytów.

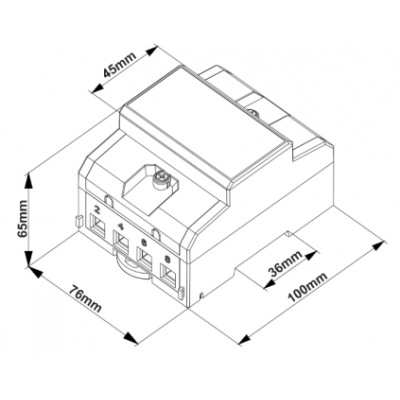

Przeznaczone do montażu na szynie DIN TH-35mm, zapewnia łatwość instalacji w standardowych rozdzielnicach. Obudowa o wymiarach 76x100x65 mm mieści się w standardzie 4,3 modułów DIN. Maksymalny przekrój przewodów przyłączeniowych wynosi 35 mm².

Licznik obsługuje protokół IR zgodny z EN 62056-21.

Możliwe jest ustawienie 27 różnych parametrów, które będą wyświetlane na ekranie LCD. W tym celu konieczne jest użycie głowicy optycznej USB (OR-WE-518) umożliwiającej komunikację pomiędzy komputerem PC (Windows) a licznikami energii elektrycznej wyposażonymi w porty optyczne IR. Prosta aplikacja pozwala na pobieranie z licznika danych oraz programowanie go (m.in. ustawianie taryf). Szybkość transmisji danych (Baud rate): 300, 600, 1200, 2400, 4800, 9600, 19200 Bit/sek. Działa zgodnie z IEC 62056-21 (IEC1107).

Licznik został zaprojektowany zgodnie z normami: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015. Zgodność z MID 2014/32/EU umożliwia stosowanie licznika w przestrzeniach komercyjnych, gdzie wymagane są urządzenia certyfikowane, stosowane do rozliczeń.

Informacje ogólne:

• Typ licznika: Elektroniczny
• Prąd bazowy (In) [A]: 5
• Maksymalny prąd (Imax) [A]: 80
• Prąd min. (Imin) [A]: 0.25
• Prąd rozruchowy (Ist) [A]: 0.004
• Napięcie znamionowe (Un) N-L [V]: 230
• Napięcie znamionowe (Un) L-L [V]: 400
• Zakres częstotliwości [Hz]: 50
• Częstotliwość impulsów [imp/kWh]: 1000
• Pobór mocy [W]: 0.55
• Liczba faz: Trójfazowy
• Model: Pomiar bezpośredni
• Klasa dokładności pomiaru: 1
• Rodzaj energii mierzonej: Moc czynna i bierna
• Moc czynna: Tak
• Moc bierna: Tak
• Moc pobrana: Tak
• Moc oddana: Tak
• Odpowiednie do: Pobór/zwrot
• Możliwość kasowania podlicznika: Tak
• Podtrzymanie pamięcią: bateria Li-Ion
• Legalizowany: Tak
• Dopuszczenie: MID (Measuring Instruments Directive)
• Wyjście impulsowe: Optyczny
• Rodzaj wyjścia impulsowego: S0
• Liczba impulsów [lmp/kWh]: 1000
• Zakres napięcia wyjścia impulsowego [V DC]: 12-27
• Zakres napięcia wyjścia impulsowego [mA]: ≤27
• Wielotaryfowość: Nie
• Rodzaj wskaźnika: Cyfrowy
• Z podświetleniem: Tak
• Port IR: Tak
• Sposób montażu: Adapter szyny DIN
• Szerokość wyrażona liczbą modułów: 4,3
• Maks. przekrój przewodów przyłączeniowych [mm²]: 35
• Szerokość [mm]: 76
• Głębokość [mm]: 65
• Wysokość [mm]: 100
• Temperatura robocza [°C]: -25 - +55
• Max. wilgotność: ≤95%
• Rodzaj protokołu: IR
• Rodzaj interfejsu: EN 62056-21
• Stopień ochrony (IP): IP51
• Zgodność z: MID 2014/32/EU
• Zgodność z normą: EN 50470-3:2022 EN IEC 62053-21:2021 IEC 62052-11:2020 IEC 62052-31:2015
• Wyświetlacz [kWh]: LCD 6+2 = 123456,12
• Wyświetlacz - ilość cyfr: 6+2
• Auxiliary wire terminals [Nm]: 2.5
• Auxiliary wire terminals [Nm]: 0.4
