Najczęstsze błędy przy samodzielnym montażu gniazdek i przełączników

Samodzielny montaż osprzętu elektrycznego, w tym gniazd i łączników, to jedna z częstszych prac wykonywanych w ramach domowych remontów. Należy mieć świadomość, że nieprawidłowe wykonanie tych czynności niesie ze sobą poważne ryzyko. Najczęstsze błędy montażowe mogą prowadzić do niebezpiecznych sytuacji, dlatego niezbędne jest zrozumienie zasad i procedur. Celem tego artykułu jest przedstawienie wiedzy na temat bezpieczeństwa elektrycznego, wskazanie typowych błędów oraz instrukcji, jak prawidłowo podłączyć gniazdko, aby uniknąć groźnych konsekwencji, takich jak porażenie prądem czy pożar.

Dlaczego prawidłowy montaż gniazdek i przełączników jest tak ważny?

Poprawny montaż gniazdek i łączników jest warunkiem bezpiecznego użytkowania domowej instalacji elektrycznej. Elementy te stanowią punkty dostępowe i są najczęściej obsługiwanymi komponentami przez użytkowników. Gniazdko i łącznik muszą być zainstalowane bezbłędnie, aby zagwarantować bezpieczeństwo domowników oraz prawidłowe działanie podłączanych urządzeń. Nawet niewielki błąd montażowy może skutkować poważnymi zagrożeniami. Do najpoważniejszych konsekwencji należą:

• bezpośrednie ryzyko porażenia prądem,
• zagrożenie pożarowe wywołane przez przegrzewające się styki,
• trwałe uszkodzenie urządzeń elektronicznych podłączonych do wadliwie działającej sieci,
• podstawa do utraty gwarancji na sprzęt AGD czy RTV.

Popularne serie osprzętu elektrycznego w Elektro-Spark!

Jakie są najczęstsze błędy przy samodzielnym montażu gniazdek dotyczące podłączenia przewodów?

Najpoważniejszym i niestety częstym błędem jest niewłaściwe podłączenie przewodów, czyli pomylenie ich funkcji i miejsc przyłączenia. Aby zrozumieć problem, trzeba znać rolę każdego z przewodów w typowej instalacji trójprzewodowej. Wyróżniamy w niej przewód fazowy (L), zazwyczaj w kolorze brązowym lub czarnym, który jest pod napięciem; przewód neutralny (N) o kolorze niebieskim, zamykający obwód; oraz przewód ochronny (PE) w kolorze żółto-zielonym. Konsekwencje pomyłki mogą być katastrofalne – podłączenie przewodu fazowego do bolca uziemiającego sprawia, że na metalowej obudowie podłączonego urządzenia (np. pralki, lodówki) pojawia się pełne napięcie sieci 230 V. Stwarza to śmiertelne zagrożenie. Zamiana przewodu neutralnego z ochronnym również zaburza działanie zabezpieczeń. Prawidłowe podłączenie gniazdka jest absolutnym fundamentem, a odpowiedź na pytanie, jak podłączyć kable, jest niezmienna: przewód fazowy (L) podłączamy do lewego zacisku, neutralny (N) do prawego, a ochronny (PE) zawsze i bezwzględnie do zacisku bolca uziemiającego.

Jakie zagrożenie stwarza brak prawidłowego uziemienia?

Brak prawidłowego uziemienia lub jego niepoprawne wykonanie eliminuje podstawową ochronę przed porażeniem prądem i jest niedopuszczalne we współczesnych instalacjach. Przewód ochronny (PE) ma za zadanie odprowadzić do ziemi niebezpieczne napięcie, które może pojawić się na obudowie urządzenia w przypadku jego awarii, na przykład przebicia izolacji. Taki gwałtowny przepływ prądu powoduje natychmiastowe zadziałanie zabezpieczeń, takich jak wyłącznik różnicowoprądowy, i odcięcie zasilania. W starych, dwużyłowych instalacjach stosowano tak zwane zerowanie, czyli mostkowanie bolca z przewodem neutralnym. Jest to praktyka, którą w specyficznych warunkach może wykonać jedynie profesjonalny elektryk po analizie stanu sieci. Samodzielne eksperymenty w tym zakresie są skrajnie niebezpieczne.

Dlaczego luźne połączenia to jeden z groźniejszych błędów?

Luźne połączenia przewodów oraz niestabilny montaż gniazdka w puszce to błędy, które prowadzą do iskrzenia, przegrzewania się styków i stwarzają realne zagrożenie pożarowe. Problem ten może wynikać z niedostatecznego dokręcenia śrub w zaciskach lub ze słabego osadzenia puszki instalacyjnej w ścianie. Słaby styk na połączeniu przewodu z zaciskiem powoduje wzrost rezystancji, co prowadzi do iskrzenia i wydzielania dużej ilości ciepła. Przegrzewanie może stopić izolację przewodów, a w skrajnych przypadkach doprowadzić do zapłonu materiałów w ścianie. Z tego powodu należy starannie dokręcić śruby i uchwyty z odpowiednią siłą oraz upewnić się, że mechanizm gniazdka jest solidnie zamocowany w puszce za pomocą wkrętów lub rozpieraków.

Na czym polega błąd nieodpowiedniej lokalizacji?

Błąd ten polega na montażu standardowego, niehermetycznego gniazdka elektrycznego w miejscu narażonym na działanie wody lub wilgoci. Najczęściej dotyczy to łazienek i kuchni, gdzie gniazdko umieszcza się zbyt blisko wanny, kabiny prysznicowej czy zlewu. Jest to niezgodne z obowiązującymi normami. Norma PN-HD 60364 precyzyjnie określa strefy ochronne w łazience, definiując minimalne odległości osprzętu od źródeł wody. W strefach, gdzie istnieje ryzyko zachlapania, należy bezwzględnie stosować gniazda bryzgoszczelne z ochronną klapką, o klasie szczelności co najmniej IP44.

Jakie są konsekwencje przeciążenia obwodu?

Podłączanie zbyt wielu urządzeń o dużej mocy, jak pralka, piekarnik czy czajnik elektryczny, do jednego obwodu powoduje jego przeciążenie. Skutkuje to częstym zadziałaniem zabezpieczeń nadprądowych i przegrzewaniem się przewodów. Chociaż błąd ten nie jest bezpośrednio związany z montażem pojedynczego gniazdka, często jest jego konsekwencją, gdy podczas remontu dodaje się nowe punkty bez analizy obciążalności całego obwodu. Problem potęguje przestarzała instalacja elektryczna, na przykład wykonana z przewodów aluminiowych o zbyt małym przekroju, która nie jest przystosowana do współczesnych standardów. W najlepszym wypadku skutkiem jest zadziałanie zabezpieczeń, a w najgorszym – przegrzanie przewodów ukrytych w ścianie, co stanowi poważne ryzyko pożaru.

Dlaczego nieprawidłowe prowadzenie przewodów to ukryty błąd?

Układanie przewodów w ścianach „na skróty”, po przekątnej, to błąd, którego konsekwencje mogą ujawnić się po latach. Stwarza to ryzyko przypadkowego uszkodzenia kabla podczas przyszłych prac domowych, takich jak wiercenie otworu pod obraz czy montaż półki. Obowiązuje zasada, że kable elektryczne w ścianach prowadzi się wyłącznie w liniach prostych, pionowo i poziomo. Dzięki temu ich przebieg jest przewidywalny – wiadomo, że przewód biegnie pionowo nad gniazdkiem lub poziomo w linii łączącej sąsiednie puszki.

Jaki jest kardynalny błąd popełniany przed rozpoczęciem pracy?

Największym błędem jest przystąpienie do pracy bez wyłączenia zasilania i weryfikacji jego braku. Prowadzi to do bezpośredniego zagrożenia życia. Zaniechanie wyłączenia zasilania w skrzynce rozdzielczej i nieprzeprowadzenie testu napięcia za pomocą próbnika lub multimetru jest niedopuszczalne. Nie wystarczy wyłączyć odpowiedni bezpiecznik; trzeba mieć pewność. Najważniejszą zasadą jest sprawdzenie napięcia na każdym przewodzie w puszce tuż przed rozpoczęciem pracy.

Jak prawidłowo podłączyć gniazdko? Schemat i instrukcja krok po kroku

Prawidłowe podłączenie gniazdka elektrycznego wymaga ścisłego przestrzegania procedury bezpieczeństwa i poprawnego przypisania przewodów L, N i PE do odpowiednich zacisków. Proces ten można podzielić na kilka kroków, które zapewnią bezpieczeństwo i poprawność instalacji. Poniższa instrukcja przedstawia uniwersalny schemat podłączenia gniazdka z uziemieniem.

• Krok 1: Przygotowanie i bezpieczeństwo. Wyłącz zasilanie dla obwodu, na którym pracujesz, opuszczając odpowiedni wyłącznik nadprądowy w skrzynce rozdzielczej. Następnie, używając próbnika napięcia lub multimetru, upewnij się, że w żadnym z przewodów w puszce nie ma napięcia.
• Krok 2: Przygotowanie przewodów. Zdejmij zewnętrzną izolację z kabla na długości około 5-7 cm. Następnie z każdej żyły (L, N, PE) zdejmij izolację na długość około 1 cm, tak aby odsłonięta miedź pasowała do zacisku w gniazdku.
• Krok 3: Podłączenie przewodów (Schemat). To najważniejszy etap. Podłącz przewody w następującej kolejności:
• Przewód PE (żółto-zielony) podłącz do zacisku środkowego, połączonego z bolcem uziemiającym (często oznaczony symbolem ⏚).
• Przewód N (niebieski) podłącz do prawego zacisku gniazdka.
• Przewód L (brązowy lub czarny) podłącz do lewego zacisku gniazdka.

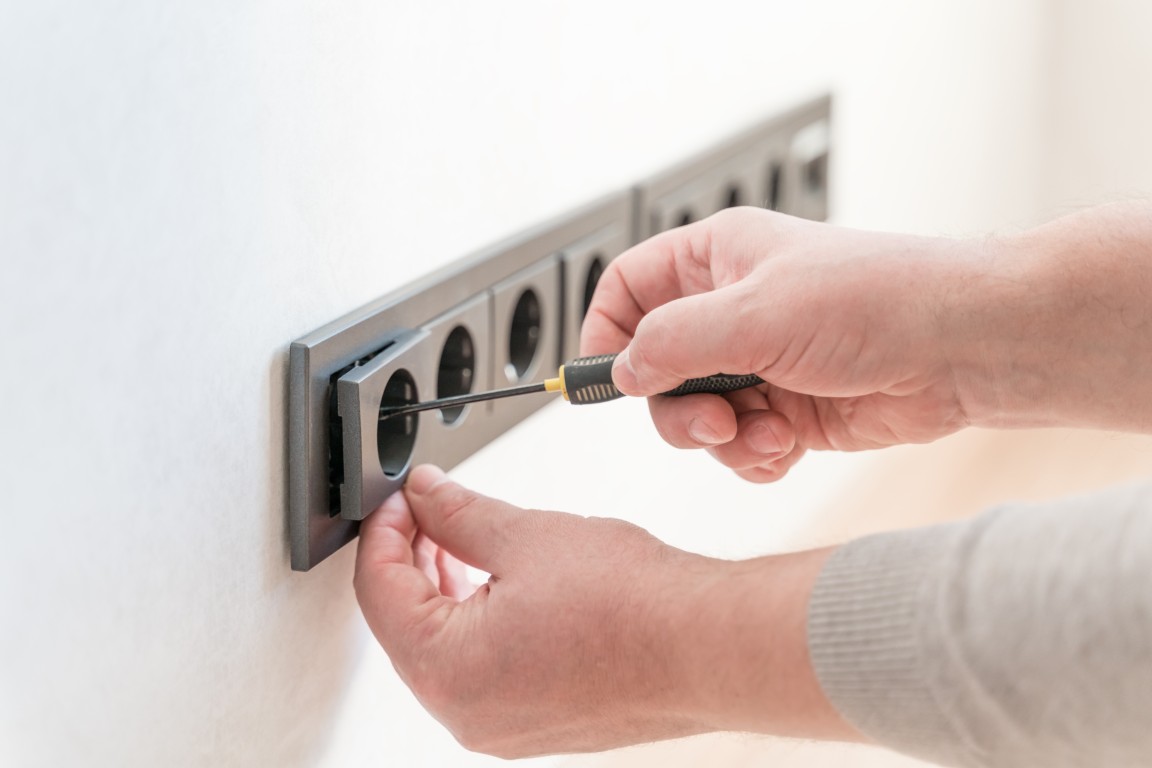

• Krok 4: Montaż w puszce. Po podłączeniu przewodów delikatnie umieść mechanizm gniazdka w puszce instalacyjnej, uważając, by nie przyciąć ani nie zagiąć nadmiernie kabli. Dokręć śruby mocujące lub rozpieraki, aby gniazdko było stabilne, a następnie zamocuj ramkę i osłonę.
• Krok 5: Włączenie zasilania i test. Wróć do skrzynki rozdzielczej i włącz zasilanie. Sprawdź działanie gniazdka za pomocą próbnika napięcia (faza powinna być tylko w lewym otworze) lub podłączając do niego małe urządzenie, na przykład lampkę.

Oferta gniazdek i łączników natynkowa - sprawdź w Elektro-Spark!

Podsumowanie

Samodzielny montaż gniazdek jest zadaniem wykonalnym, jednak wymaga wiedzy, staranności i bezwzględnego przestrzegania zasad bezpieczeństwa. Zawsze wyłączaj zasilanie, sprawdzaj brak napięcia przed dotknięciem przewodów i dbaj o prawidłowe podłączenie przewodu ochronnego PE. Te czynności stanowią fundament bezpieczeństwa elektrycznego w domu. Jeśli jednak na którymkolwiek etapie prac pojawią się wątpliwości lub instalacja jest stara i niestandardowa, nie należy ryzykować. Konsultacja z elektrykiem jest w takim wypadku dowodem odpowiedzialności za bezpieczeństwo własne i domowników.
