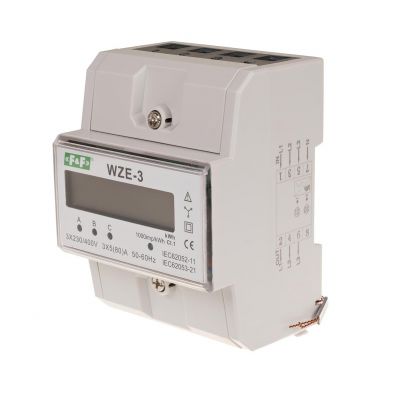

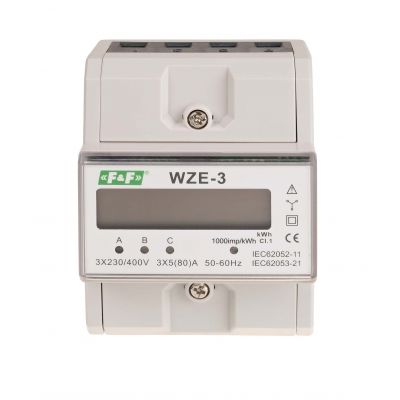

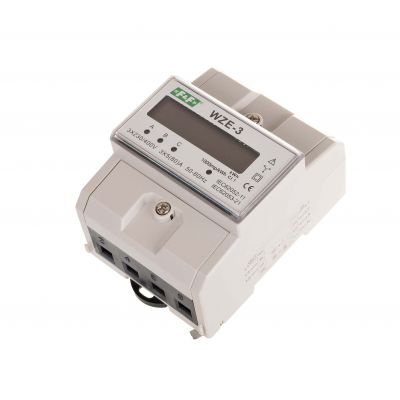

Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F

Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3)

Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3) Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3) Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3) Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3) Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3) Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3)
Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3)
Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F (WZE-3)

Cena:

135,07

zł brutto

Najniższa cena z ostatnich 30 dni:

135,06

zł brutto
Nasz stan magazynowy

63 SZT

24h
Stan magazynowy producenta

500 SZT

7 dni

Porównaj

Do ulubionych

szt

Opis produktu: Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F

Trójfazowy licznik zużycia prądu energii elektrycznej

Licznik posiada certyfikat zgodności z MID.

Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3)

Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

Czytelny wyświetlacz LCD na którym wskazywana jest wartość zużywanej energii

Zestaw składa się z

  • 1 szt. Licznik zużycia energii WZE-3
  • Instrukcja obsługi w języku polskim

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie.

Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3).

Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.

Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

Montaż

  1. Odłączyć zasilanie rozdzielni.
  2. Zamontować licznik w skrzynce rozdzielczej.
  3. Otworzyć osłony zacisków.
  4. Zasilanie podłączyć do zacisków 1 (L1 IN), 3 (L2 IN), 5 (L3 IN).
  5. Obwód mierzony lub pojedynczy odbiornik podłączyć do zacisków 2 (L1 OUT), 4 (L2 OUT), 6 (L3 OUT).
  6. Przewód N podłączyć do zacisku 7.
  7. Dodatkowy odbiornik impulsowy podłączyć pod zaciski 20 (+) i 21 (–). Zaciski znajdują się pod górną osłonką zacisków miernika

Dane techniczne

  • Typ: trójfazowy
  • Protokół komunikacyjny: brak
  • Zgodność: Dyrektywa MID 2014/32/EU
  • Napięcie odniesienia: 3×230/400 V+N
  • Prąd bazowy: 0,25-5 A
  • Prąd maksymalny: 80 A
  • Minimalny prąd mierzony: 0,04 A
  • Pobór własny licznika: 10 VA; 2 W
  • Zakres wskazań liczydła: 0-99999,99 kWh
  • Stała licznika (1 Wh/imp): 1000 imp/kWh
  • Sygnalizacja sczytywania: LED czerwona
  • Wyjście impulsowe: SO+ SO- otwarty kolektor
  • Napięcie podłączenia: SO+ SO- maks. 27 V DC
  • Prąd podłączenia: SO+ SO- maks. 27 mA
  • Czas impulsu: SO+ SO- 35 ms
  • Klasa dokładności: B
  • Sygnalizacja poboru prądu: 3×LED czerwona
  • Przyłącze: zaciski śrubowe 16 mm²
  • Temperatura pracy: -20-50°C
  • Wymiary: 4,5 modułu (75 mm)
  • Montaż: na szynie 35 mm
  • Stopień ochrony: IP20



Parametry techniczne: Trójfazowy licznik zużycia energii 80A MID WZE-3 F&F

Parametr Wartość
Stopień ochrony (IP) IP20
Blokada cofania licznika tak
Dopuszczenie MID (Measuring Instruments Directive)
EDL40/EEC40 nie
Głębokość 65 mm
Klasa dokładności B
Legalizowany tak
Liczba faz Trójfazowe / trójfazowe z przewodem neutralnym
Liczba impulsów 1000 - 1000 Imp/kWh (kvarh)
Liczba pozycji licznika 8
Liczba taryf licznika Jednotaryfowy
Maksymalny prąd (Imax) 80 A
Model Pomiar bezpośredni
Napięcie znamionowe (Un) L-L 230 - 230 V
Napięcie znamionowe (Un) N-L 160 - 265 V
Odpowiednie do Pobór
Pobór mocy 2 VA
Pomiar profilu obciążenia nie
Prąd znamionowy (In) 5 A
Rodzaj energii mierzonej Moc czynna
Rodzaj wskaźnika Cyfrowy
Rodzaj wyjścia impulsowego S0
Sposób montażu Adapter szyny DIN
Szerokość 75 mm
Szerokość wyrażona liczbą modułów 4.5
Typ licznika Elektroniczny
Wyjście impulsowe Elektryczny
Wysokość 100 mm
Z blokadą kodem nie
Zakres częstotliwości 50 - 50 Hz
