CHARAKTERYSTYKA

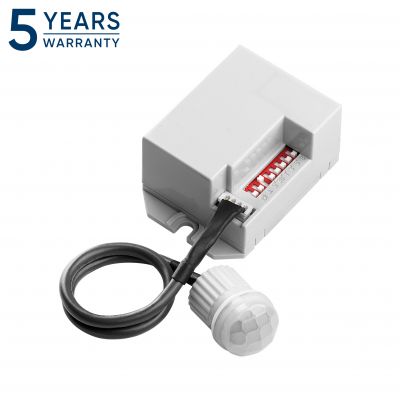

Czujnik ruchu z zewnętrznym sensorem służy do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi po wykryciu ruchu. Odbiornik (oświetlenie) jest włączane za pomocą czujnika ruchu PIR, który działa na podczerwień. Pozwala on na włączenie oświetlenia pod wpływem ruchu obiektu wydzielającego ciepło w obrębie pola widzenia czujnika i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa ruch w obrębie pola widzenia. Jeśli w ustawionym czasie nie zostanie wykryty ruch oświetlenie lub inne podłączone urządzenie elektryczne zostanie automatycznie wyłączone.

Wybierając miejsce montażu należy wziąć pod uwagę następujące kryteria:

- kąt zasięgu czujnika,

- czujnik należy zamontować w odpowiednim miejscu na wysokości 1,8-2,5m,

- nie zaleca się instalacji urządzenia w pobliżu grzejników, wentylatorów i innych obiektów, gdzie mogą pojawiać się gwałtowne zmiany temperatury,

- nie zaleca się montażu w miejscach gdzie promienie słoneczne mogą padać bezpośrednio na czujnik ruchu,

- nie zaleca się montażu w pobliżu obiektów, które mogą poruszać się pod wpływem wiatru: zasłony, wysokie rośliny itp.,

- nie zaleca się montażu w miejscach gdzie może być wykryty ruch zwierząt,

- upewnić się czy przewody zasilające posiadają odpowiednie zabezpieczenie prądowe odłączające zasilanie w przypadku przeciążenia,

- jeżeli różnica temperatur pomiędzy obiektem poruszającym się, a otoczeniem jest niewielka (np. latem) czujnik może reagować później i zmniejszy się jego zasięg wykrywania ruchu,

- nie montować w pobliżu silnych źródeł zakłóceń elektromagnetycznych,

- zanieczyszczenie optyki czujnika powoduje, że zmniejsza się zasięg i czułość wykrywania ruchu.

INSTALACJA

1. Wyłącz zasilanie.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Odłącz podstawę mocującą od czujnika a następnie wywierć odpowiednie otwory w ścianie i zamontuj stabilnie podstawę do ściany.

4. Podłącz przewody odpowiednio pod zaciski (zgodnie ze schematem).

5. Włącz zasilanie.

6. Dopasuj parametry i przetestuj czujnik.

TEST

LUX - regulacja czujnika natężenia światła,

Włączenie opcji SŁOŃCE (DIP SWITCH na dole) spowoduje, że urządzenie będzie pracować w dzień i w nocy; w przypadku opcji KSIĘŻYC (DIP SWITCH na górze) urządzenie pracuje tylko, gdy oświetlenie otoczenia jest mniejsze niż 10 lux.

TIME - regulacja czasu świecenia,

Czas można ustawić zgodnie z wymaganiami: od 5 s (minimalnie) do 8 min (maksymalnie).

SENS – regulacja czułości czujnika,

Możliwa jest regulacja czułości odpowiednia do miejsca zastosowania: niska czułość w małych pomieszczeniach, wysoka czułość (DIP SWITCH na dole) w dużych.

Ustaw przełącznik LUX w dół (jak rys. 3). Ustaw przełącznik SENS w dół (jak na rys. 3). Ustaw przełącznik TIME, przesuwając SWITCH 5" w położenie ON (do góry).

Włącz zasilanie i odczekaj około 5-30 sekund aby czujnik ustawił się do otoczenia (podczas ustawiania się czujnika, oświetlenie może się włączać i wyłączać niespodziewanie, co należy zignorować).

Czujnik zacznie działać ponownie po 5-10 sek. od zakończenia pierwszego sygnału.

W przypadku braku wykrycia ruchu przez czujnik w ciągu 5 sek. oświetlenie zgaśnie.

Ustaw przełącznik LUX na pozycję KSIĘŻYC. Oznacza ono czułość 10 lux, przy której urządzenie nie będzie włączać się w dzień. Zakrycie czujnika nieprzezroczystym przedmiotem (np. ręcznikiem) spowoduje zatrzymanie pracy podłączonego odbiornika z powodu braku sygnału wzbudzającego w ciągu 5–15 sekund.

Uwaga: Podczas testowania urządzenia w świetle dziennym, pokrętło LUX należy obrócić na pozycję (SUN), w przeciwnym wypadku czujnik nie będzie działać prawidłowo!

NIEKTÓRE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

Obciążenie nie działa:

a. Sprawdź podłączenie zasilania i odbiornika.

b. Sprawdź odbiornik.

c. Sprawdź ustawienia czujnika i ustawienia natężenia oświetlenia otoczenia.

Słaba czułość:

a. Sprawdź, czy przed czujnikiem nie znajdują się urządzenia, które mogą zakłócić odbierane sygnały.

b. Sprawdź temperaturę otoczenia.

c. Sprawdź, czy wykrywany obiekt znajduje się w polu detekcji.

d. Sprawdź wysokość instalacji.

Czujnik nie może automatycznie wyłączyć obciążenia:

a. Sprawdź, czy w polu detekcji występują ciągłe sygnały ruchu.

b. Sprawdź, czy opóźnienie czasowe nie jest ustawione na najdłuższą wartość.

c. Sprawdź, czy zasilanie jest zgodne z instrukcją.

Informacje ogólne

Max. obciążenie:             800 W

Max. Obciążenie dla źródła LED:               200W

Stopień ochrony (IP):     20

Napięcie zasilania:           230V~, 50Hz

Wyjście przekaźnikowe:               tak

Czujnik obecności:          nie

Kolor:    biały

Montaż:              natynkowy

Wymiary czujnika - szerokość (mm):       26mm

Wymiary czujnika - wysokość (mm):       37mm

Wymiary czujnika - głębokość (mm):      56mm

Temperatura pracy:        -20℃~+40℃

Kąt widzenia:    360°

Wymiary otworu montażowego:             Ø12mm

Typ czujnika:     podczerwień

Zasięg detekcji: Ø3 lub Ø6m

Regulacja natężenia światła LUX:             tak

Zasięg regulacji światła LUX:       10lux lub 2000lux

Regulacja czasu świecenia TIME:              tak

Zakres regulacji TIME:    5 sek., 30 sek., 1 min., 3 min., 5 min., 8 min.

Regulacja zasięgu detekcji SENS:              tak
