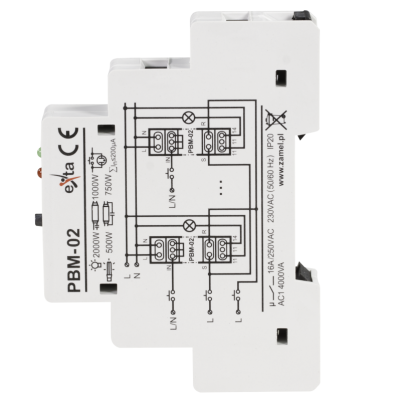

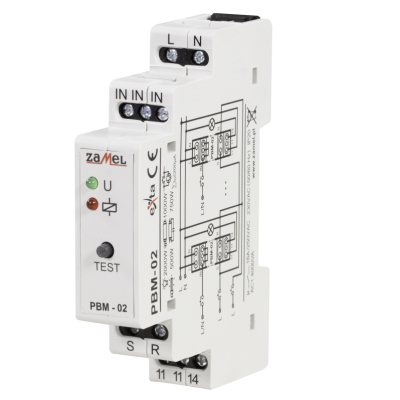

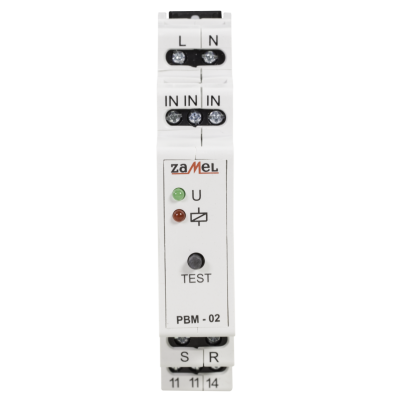

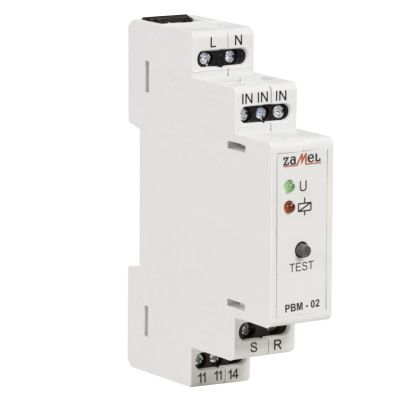

Przekaźnik bistabilny PBM-02 230V AC ZAMEL

Przekaźnik bistabilny Zamel PBM-02 przeznaczony jest do sterowania oświetleniem lub innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Każde kolejne naciśnięcie przycisku powoduje załączenie lub wyłączenie urządzenia podłączonego do wyjścia przekaźnika.

Model PBM-02 posiada funkcje centralnego sterowania SET i RESET oraz pamięć stanu, dzięki której po zaniku napięcia zasilania zapamiętywany jest aktualny stan przekaźnika. Urządzenie montowane jest w rozdzielnicy na szynie TH35 i zajmuje szerokość jednego modułu.

Najważniejsze cechy

• Przekaźnik bistabilny
• Model: PBM-02
• Producent: Zamel
• Seria: Exta
• Zasilanie: 230V AC
• Sterowanie oświetleniem lub innym urządzeniem
• Sterowanie za pomocą przycisków jednobiegunowych
• Możliwość podłączenia wielu przycisków równolegle
• Funkcje centralnego sterowania SET i RESET
• Pamięć stanu przekaźnika po zaniku zasilania
• Wyzwalanie z przewodu L lub N
• Możliwość pracy z przyciskami podświetlanymi
• Przycisk TEST do kontroli działania
• Kontrolka zasilania LED zielona
• Kontrolka stanu przekaźnika LED czerwona
• Wyjście przekaźnikowe 1NO
• Obciążalność styku: 16A / 250V AC1
• Montaż na szynie TH35
• Szerokość: 1 moduł, 17,5 mm

Parametry techniczne

• Producent: Zamel
• Model: PBM-02
• Typ produktu: przekaźnik bistabilny

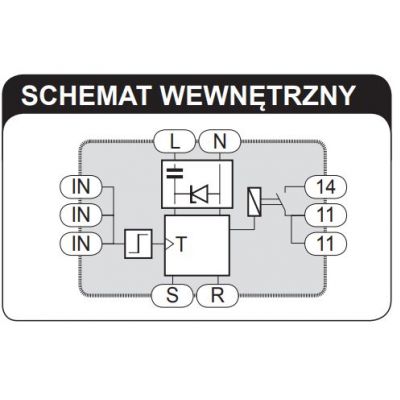

• Zaciski zasilania: L, N
• Znamionowe napięcie zasilania: 230V AC
• Tolerancja napięcia zasilania: -15% do +10%
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 24 mA

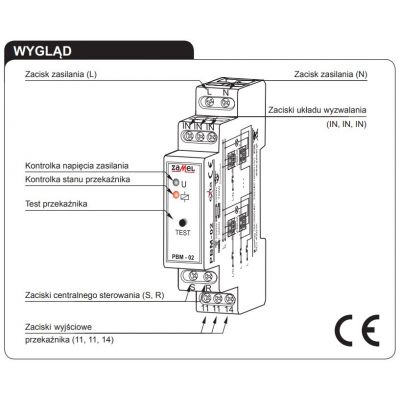

• Zaciski układu wyzwalania: IN, IN, IN
• Prąd sterujący układu wyzwalania: 930 µA
• Zaciski centralnego sterowania: Set, Reset
• Parametry styków przekaźnika: 1NO — 16A / 250V AC1, 4000VA
• Liczba zacisków przyłączeniowych: 10
• Przekrój przewodów przyłączeniowych: 0,2–2,5 mm²
• Temperatura pracy: -20°C do +45°C
• Pozycja pracy: dowolna
• Mocowanie: szyna TH35
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Napięcie udarowe: 1 kV

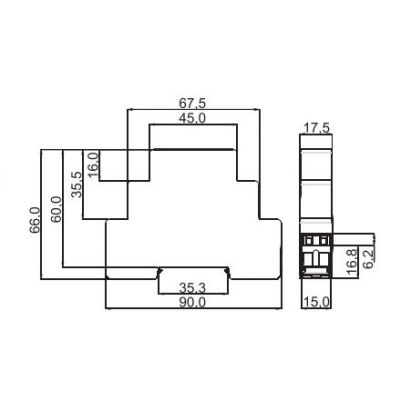

• Wymiary: 90 × 17,5 × 66 mm
• Szerokość: 1 moduł, 17,5 mm
• Waga: 80 g

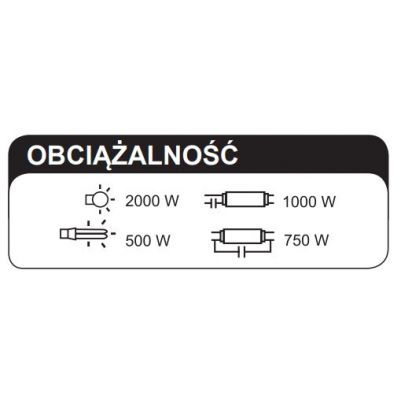

Obciążalność według instrukcji

• Obciążenie żarowe: do 2000 W
• Obciążenie świetlówkowe: do 1000 W
• Obciążenie halogenowe / transformatorowe: do 500 W
• Obciążenie inne według instrukcji: do 750 W

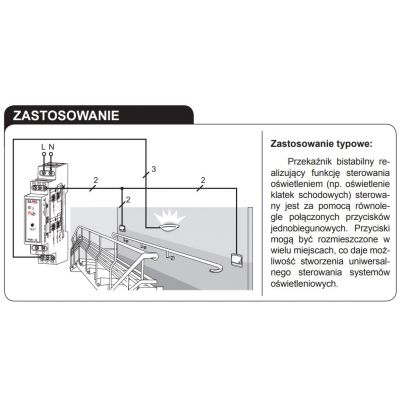

Zastosowanie

• sterowanie oświetleniem,
• oświetlenie klatek schodowych,
• korytarze,
• hale,
• garaże,
• pomieszczenia techniczne,
• sterowanie z wielu miejsc,
• instalacje z przyciskami jednobiegunowymi,
• centralne załączanie i wyłączanie grupy przekaźników.

Ważne informacje

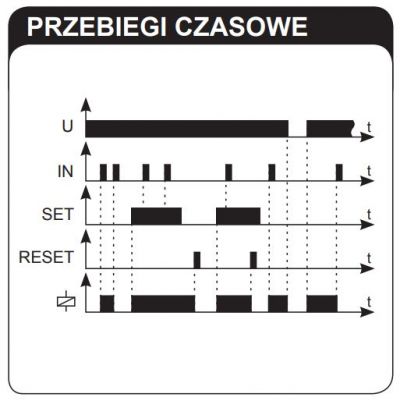

PBM-02 jest przekaźnikiem bistabilnym, a nie automatem schodowym czasowym. Każde naciśnięcie przycisku zmienia stan wyjścia: załącza lub wyłącza obciążenie.

Urządzenie posiada wejścia SET i RESET do centralnego sterowania grupą przekaźników. Wejścia SET i RESET mogą być sterowane potencjałem L.

Impulsem sterującym wejścia IN może być sygnał z linii L lub N. Przekaźnik może współpracować z wieloma równolegle podłączonymi przyciskami jednobiegunowymi, również w wersji podświetlanej.

Produkt przeznaczony jest do montażu w rozdzielnicy na szynie TH35. Stopień ochrony obudowy wynosi IP20, dlatego urządzenie powinno być montowane w odpowiedniej obudowie lub rozdzielnicy.

Montaż, podłączenie i sprawdzenie urządzenia powinny być wykonane przez osobę posiadającą odpowiednie kwalifikacje elektryczne, po wcześniejszym odłączeniu zasilania.
