Przekaźnik bistabilny 2-kanałowy dopuszkowy 230V AC EXT10000254 ZAMEL

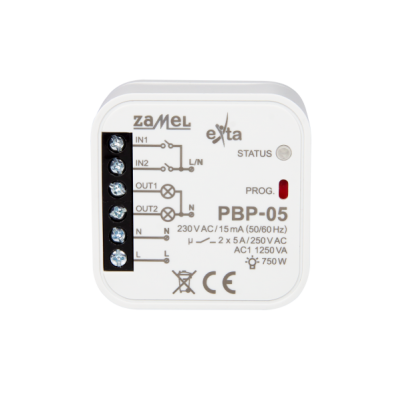

Przekaźnik bistabilny 2-kanałowy dopuszkowy 230V AC EXT10000254 ZAMEL (EXT10000254)


  • Czas dostępności: Dostępny w przeciągu 24h
  • Producent: ZAMEL
  • Numer katalogowy: EXT10000254
  • Kod kreskowy EAN: 5903669345671
  • Indeks/kod produktu: 1485305
  • Jednostka miary: szt
  • Kategoria: Przekaźnik impulsowy

Cena:

79,12

zł brutto

Najniższa cena z ostatnich 30 dni:

79,12

zł brutto

Nasz stan magazynowy

5 szt

24h

Porównaj

Do ulubionych

Opis produktu: Przekaźnik bistabilny 2-kanałowy dopuszkowy 230V AC EXT10000254 ZAMEL

  • łuży do bistabilnego 2 stanowego sterowania dowolnym urządzeniem
  • Współpracuje z przyciskami jednobiegunowymi podświetlanymi (również z LED)
  • Steruje dwoma niezależnymi obwodami
  • Kontrolka załączenia odbiornika: dioda LED czerwona
  • Montaż w puszkach instalacyjnych: Ø60 mm
  • Dwa niezależne przekaźniki wyjściowe NO o obciążalności: 5A
  • Impulsem sterującym może być sygnał z lini L lub N

Zastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniem

Przekaźnik bistabilny PBP-05 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych.

Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych.

Przekaźnik bistabilny PBP-05 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków monostabilnych.

Urządzenie posiada dwa niezależne kanały o obciążalności 5A.

Przekaźnik pozwala na sterowanie poprzez podanie potencjału fazy L lub przewodu neutralnego N na jedno z dwóch wejść.

Konstrukcja wejścia wyzwalającego umożliwia współpracę z przyciskami podświetlanymi (również z podświetleniem LED).

Przekaźniki wyjściowe przystosowane do pracy z obciążeniem w postaci nowoczesnych źródeł LED.

Urządzenie przystosowane jest do montażu w puszce instalacyjnej Ø 60 (najlepiej pogłębianej lub kieszeniowej).

Opis przekaźnika

  1. Zaciski wyzwalania
  2. Zaciski wyjściowe przekaźników
  3. Zaciski zasilania
  4. Kontrolka stanu przekaźników
  5. Przycisk przełączania trybów

Montaż i podłączenie

  1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
  2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
  3. Zamontować urządzenie PBP-05 w puszce Ø 60.
  4. Podłączyć przewody zgodnie ze schematem podłączenia.
  5. Załączyć obwód zasilania.
  6. Naciskając kilkakrotnie przyciski podłączone do wejść wyzwalających IN1, IN2 sprawdzić poprawność działania przekaźnika.

Dane techniczne

  • Zaciski zasilania: L, N
  • Znamionowe napięcie zasilania: 230 V AC
  • Tolerancja napięcia zasilania: -15 / +10 %
  • Częstotliwość znamionowa: 50 Hz
  • Znamionowy pobór prądu: czuwanie: 6 mA, praca: 10 mA / 14 mA
  • Kontrolka załączenia odbiornika: dioda LED czerwona
  • Zaciski wejściowe: IN1, IN2
  • Prąd sterujący układu wyzwalania: 0,5 mA
  • Współpraca z przyciskami podświetlanymi: tak
  • Liczba trybów pracy: 2
  • Parametry przekaźnika: 2NO 5 A / 250 V AC AC1 1250 VA (styki napięciowe)
  • Liczba zacisków przyłączeniowych: 6
  • Przekrój przewodów przyłączeniowych: 0,2 / 2,5 mm²
  • Temperatura pracy: -10 / +55 C
  • Pozycja pracy: dowolna
  • Mocowanie obudowy: do puszki Ø 60 (pogłębianej)
  • Stopień ochrony obudowy: IP20
  • Kategoria przepięciowa: II
  • Stopień zanieczyszczenia: 2
  • Wymiary: 47,5 x 47,5 x 20 mm
  • Waga: 0,043 kg
