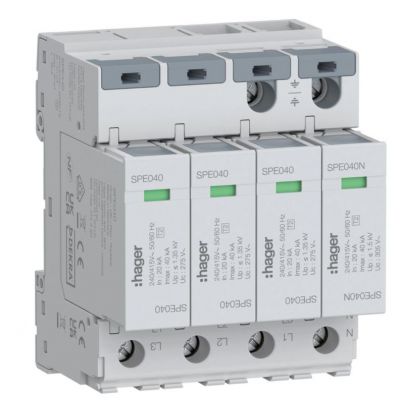

SPD Ogranicznik przepięć T2 4P 3+1 TN-S/TT Hager SPE440 In 20kA Up 1,35kV

Ogranicznik przepięć Hager SPE440 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami przepięć. Model wykonany jest w układzie 4P 3+1 i przeznaczony do sieci TN-S oraz TT.

Produkt jest ogranicznikiem przepięć typu T2 zgodnym z IEC 61643. Posiada znamionowy prąd rozładowania In 20kA oraz maksymalny prąd rozładowania Imax 40kA. Poziom ochrony napięciowej wynosi Up ≤ 1,35kV.

Najważniejsze cechy

• Ogranicznik przepięć SPD
• Typ: T2
• Układ: 4P 3+1
• Do sieci: TN-S / TT
• Znamionowy prąd rozładowania In: 20kA
• Maksymalny prąd rozładowania Imax: 40kA
• Poziom ochrony napięciowej Up: ≤ 1,35kV
• Ciągłe napięcie robocze Uc: 275V
• Napięcie znamionowe Ue: 240–415V AC
• Montaż w rozdzielnicy na szynie DIN
• Szerokość: 4 moduły

Parametry techniczne

• Producent: Hager
• Numer katalogowy: SPE440
• EAN: 3250610087305
• Typ aparatu: ogranicznik przepięć SPD
• Klasa / typ SPD: T2
• Liczba biegunów: 4P
• Układ połączeń: 3+1
• Rodzaj sieci: TN-S, TT
• Typ napięcia zasilania: AC
• Napięcie znamionowe łączeniowe Ue: 240–415V AC
• Ciągłe napięcie robocze Uc: 275V
• Częstotliwość: 50–60Hz
• Znamionowy prąd rozładowania In: 20kA
• Maksymalny prąd rozładowania Imax: 40kA
• Poziom ochrony napięciowej Up: ≤ 1,35kV
• Poziom ochrony napięcia L-PE / N-PE: 1,6kV
• Maksymalne zabezpieczenie nadprądowe przy połączeniu równoległym: 315A
• Liczba modułów: 4
• Wysokość: 96,6 mm
• Szerokość: 71,2 mm
• Głębokość: 71,5 mm
• Zakres temperatur pracy: -40°C do +85°C
• Przekrój przewodu elastycznego: 1,5–35 mm²
• Przekrój przewodu litego: 1,5–50 mm²
• Nominalny moment dokręcania: 3–3,5 Nm
• Styk do zdalnej sygnalizacji: nie
• Liczba w opakowaniu: 1 szt.

Zastosowanie

• rozdzielnice elektryczne,
• instalacje w układzie TN-S,
• instalacje w układzie TT,
• budynki mieszkalne,
• obiekty usługowe,
• obiekty komercyjne,
• ochrona instalacji przed przepięciami,
• zabezpieczenie urządzeń elektrycznych i elektronicznych.

Ważne informacje

To jest ogranicznik przepięć SPD typu T2. Nie jest to wyłącznik nadprądowy ani rozłącznik izolacyjny.

Produkt przeznaczony jest do sieci TN-S oraz TT. Przed zakupem należy sprawdzić zgodność aparatu z projektem instalacji, układem sieci oraz wymaganym poziomem ochrony przepięciowej.

Parametry In i Imax:

• In 20kA oznacza znamionowy prąd rozładowania,
• Imax 40kA oznacza maksymalny prąd rozładowania.

Montaż powinien być wykonany przez osobę posiadającą odpowiednie kwalifikacje elektryczne, zgodnie z dokumentacją producenta i zasadami ochrony przepięciowej.
