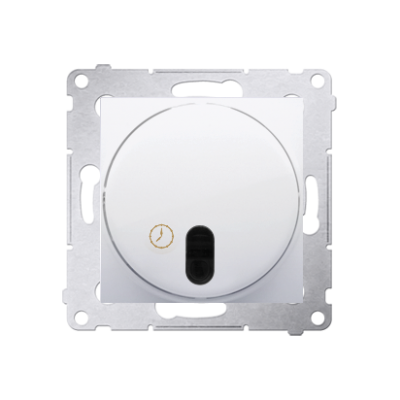

Opis produktu: Simon 54 Łącznik z opóźnieniem wyłaczenia z przekaźnikiem 8(2) A 230V biały *Wymagana instalacja 3-przewodowa DWC10P.01/11 KONTAKT
Łącznik z opóźnieniem wyłączenia z przekaźnikiem 8(2) A, 230V~ umożliwia załączenie obciążenia na nastawiony czas 0.5 - 99 minut (tryb CZASOWY) lub na stałe (tryb CIĄGŁY). Służy do załączania obciążenia i samoczynnego wyłączania po upływie nastawionego czasu. Można też załączyć obciążenie na stałe (bez czasowego wyłączenia) lub wyłączyć przed upływem nastawionego czasu.
Zastosowanie
Łącznik czasowy z przekaźnikiem przeznaczony jest do stosowania w takich pomieszczeniach jak: przedpokoje, klatki schodowe, piwnice, garaże, a także gabinety lekarskie, sale szpitalne (sterowanie lamp bakteriobójczych), itp. Służy do załączania obciążenia i samoczynnego wyłączania po upływie nastawionego czasu. Można też załączyć obciążenie na stałe (bez czasowego wyłączenia) lub wyłączyć przed upływem nastawionego czasu.
Cechy funkcjonalne
- załączanie obciążenia na czas 0.5 - 99 minut (nastawiany skokowo co 1 min.).
- załączenie na stałe, bez czasowego wyłączenia (poprzez naciśnięcie klawisza przez 3s).
- możliwość wyłączenia w dowolnym momencie poprzez naciśnięcie klawisza.
- zabezpieczenie przed zablokowaniem klawisza.
Działanie
Łącznik czasowy umożliwia załaczenie obciążenia na nastawiony czas 0.5 - 99 minut (tryb CZASOWY) lub na stałe (tryb CIĄGŁY).
- krótkie naciśnięcie klawisza /1/ załącza obciążenie na czas nastawiony pokrętłami znajdującymi się z tyłu klawisza (tryb CZASOWY). Wyłączenie następuje samoczynnie po upływie nastawionego czasu lub po naciśnięciu klawisza przed upływem nastawionego czasu.
- stan wyłączenia sygnalizowany jest czerwoną diodą LED a załączenia zieloną.
- długie naciśnięcie klawisza (powyżej 3 s) powoduje załączenie obciążenia na stałe (tryb CIĄGŁY), które sygnalizowane jest migotaniem diody LED naprzemian zielona/czerwona (0.5/0.5s ). Następne naciśnięcie klawisza (krótkie) wyłącza obciążenie.
- w trybie CIĄGŁYM łącznik czasowy pracuje jak zwykły łącznik sterowany ręcznie.
Tryb CIĄGŁY można wybrać na stałe poprzez ustawienie pokrętła D w pozycję . w tym przypadku załączenie i wyłączenie wykonuje się krótkim naciśnięciem klawisza.
Dodatkowo łącznik czasowy posiada zabezpieczenie przed skutkami trwałego naciśnięcia klawisza np. poprzez zablokowanie klawisza jakimś przedmiotem. W takiej sytuacji po upływie 10 s następuje wyłączenie obciążenia. Ponowne załączenie jest możliwe dopiero po usunięciu blokady i ponownym naciśnięciu klawisza.
Ustawienie
- wyjąć klawisz /1/ i ustawić pokrętłami J (jednostki minut) i D (dziesiątki minut) wybrany czas załączenia obciążenia, nastawy J i D sumują się,
- włożyć klawisz /1/ z powrotem, po zwolnieniu nacisku na klawisz diody LED migną kilkakrotnie odpowiednio do nastawionego czasu
Seria | Simon 54 |
Nazwa produktu/Rodzaj | Łącznik z opóźnieniem wyłączenia z przekaźnikiem |
Kolor | biały |
RAL (zbliżony) | RAL 9003 |
Typ produktu | moduł |
Napięcie znamionowe | 230V |
Rodzaj podłączenia / Typ zacisku | zaciski śrubowe |
Stopień ochrony IP | IP20 |
Uwagi | czas regulowany skokowo co 1 min., Wymagana instalacja 3-przewodowa |
Klasa ETIM | EC001594 Wyłącznik czasowy elektroniczny do osprzętu elektroinstalacyjnego |
Rodzaj materiału | tworzywo sztuczne, PC, bezhalogenowe |
Zabezpieczenie powierzchni | naturalne |
Wykończenie powierzchni | błyszczące |
Sposób montażu [ETIM] | montaż podtynkowy |
Sposób mocowania | pazurki / wkręty |
Wysokość produktu | 75mm |
Szerokość produktu | 75mm |
Głębokość produktu | 46.5mm |
Głębokość wbudowania | 28mm |
Ilość w opakowaniu zbiorczym | 10 |
Jednostka miary | szt. |
EAN opakowanie jednostkowe | 5902787826451 |
Typ opak. jedn. | blister |
Wys. opak. jedn. | 15cm |
Szer. opak. jedn. | 10cm |
Dł. opak. jedn. | 6cm |
Waga jedn. | 0.1194kg |
EAN13 opak. | 5902787826451 |
Typ opak. zbiorczego | pudełko zamykane |
Wys. opak. zbiorczego | 10cm |
Szer. opak. zbiorczego | 19cm |
Dł. opak. zbiorczego | 32cm |
ID_frame | 1313, 891, 892, 893, 894, 895, 902, 903, 904, 905 |
Zakres częstotliwości | 50-50Hz |
Do źrodeł światła | LED - TAK, świetlówka kompaktowa (energooszczedna) - TAK, świetlówka liniowa - TAK, żarówki 230V - TAK, żarówki halogenowe 230V -TAK, żarówki halogenowe 12V- transformator elektroniczny - TAK, żarówki halogenowe 12V- transformator rdzeniowy toroidalny - TAK, transformator rdzeniowy kolumnowy - TAK, urządzenia z silnikiem elektrycznym (wentylatory) -TAK |
Opis serii
Parametry techniczne: Simon 54 Łącznik z opóźnieniem wyłaczenia z przekaźnikiem 8(2) A 230V biały *Wymagana instalacja 3-przewodowa DWC10P.01/11 KONTAKT
Parametr | Wartość |
---|---|
Zabezpieczenie powierzchni | Stan surowy |
Głębokość wbudowania | 28 mm |
Kolor | Biały |
Napięcie znamionowe | 230 V |
Sposób mocowania | Inne |
Sposób montażu | Montaż podtynkowy |
Wykończenie powierzchni | Błyszczący |
Zakres częstotliwości | 50 - 50 Hz |
