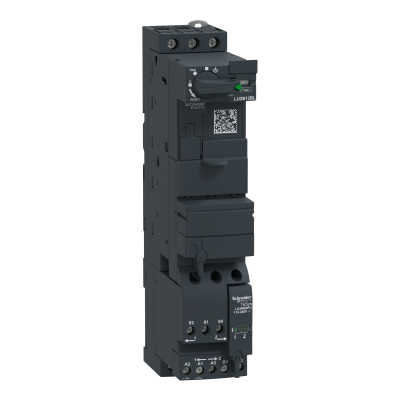

Opis produktu: Jednostka bazowa 12A 24V DC zaciski sprężynowye LU2B12BL SCHNEIDER
Standardowa podstawa zasilania rewersyjnego TeSys U, 3 bieguny (3NO), o prądzie znamionowym 12A/690V, do uzupełnienia o jednostkę sterującą LUC w celu utworzenia sterownika rozrusznika rewersyjnego TeSys U, do zastosowań w silnikach 3-fazowych do 5,5kW@400V. Podstawa składająca się ze styków mocy, cewki sterującej, uchwytu obrotowego, z modułową konstrukcją dla dodatkowych modułów tworzących sterownik rewersyjny "all in one" z podstawowymi lub zaawansowanymi funkcjami ochrony i sterowania. Wyposażony jest w moduł odwracacza LU2MB0BL do zasilania 24V DC, styki sygnalizacji pomocniczej (1NO+1NC), blok zacisków sterujących, żaluzje zasłaniające puste przestrzenie. Zapewnia wysoką zdolność wyłączania Icu 50kA@400V, kontrolę start-stop gwarantowaną dla 3600 cykli/godz. Bardzo kompaktowe (szerokość 45mm), montaż na szynie DIN i mocowanie śrubowe, z obrotowym uchwytem zamykanym na kłódkę. Certyfikowany w połączeniu z jednostką sterującą LUC (IEC, UL, CSA, CCC, EAC, Marine), zgodny z Green Premium (RoHS/REACh).
Parametry techniczne: Jednostka bazowa 12A 24V DC zaciski sprężynowye LU2B12BL SCHNEIDER
| Parametr | Wartość |
|---|---|
| Koordynacja zgodnie z IEC 60947-4-3 | Klasa 2 |
| Maksymalna temperatura otoczenia | 70 °C |
| Moc znamionowa, 460 V, 60 Hz, 3-fazowego | 5.5 kW |
| Moc znamionowa, 575 V, 60 Hz, 3-fazowego | 5.5 kW |
| Znamionowa moc pracy dla AC-3, 230 V 3-fazowego | 3 kW |
| Znamionowy prąd pracy dla AC-3, 400 V | 12 A |
| Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V | 10000 A |
| Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V | 4000 A |
| Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V | 50000 A |
| Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V | 50000 A |
| Stopień ochrony (IP) | IP20 |
| Do wyłączania awaryjnego | nie |
| Głębokość | 126 mm |
| Klasa koordynacji zgodnie z IEC 60947-4-3 | Klasa 2 |
| Liczba pozycji sterowniczych | 3 |
| Liczba styków pomocniczych rozwiernych | 1 |
| Liczba styków pomocniczych zwiernych | 1 |
| Liczba sygnalizatorów świetlnych | 0 |
| Możliwość montażu na szynie | tak |
| Możliwość zewnętrznego kasowania | nie |
| Obsługa innych protokołów | nie |
| Obsługa protokołu AS-Interface Safety at Work | nie |
| Obsługa protokołu ASI | nie |
| Obsługa protokołu CAN | nie |
| Obsługa protokołu Data-Highway | nie |
| Obsługa protokołu DeviceNet | nie |
| Obsługa protokołu DeviceNet Safety | nie |
| Obsługa protokołu EtherNet/IP | nie |
| Obsługa protokołu Foundation Fieldbus | nie |
| Obsługa protokołu INTERBUS | nie |
| Obsługa protokołu INTERBUS-Safety | nie |
| Obsługa protokołu LON | nie |
| Obsługa protokołu MODBUS | nie |
| Obsługa protokołu PROFIBUS | nie |
| Obsługa protokołu PROFINET CBA | nie |
| Obsługa protokołu PROFINET IO | nie |
| Obsługa protokołu PROFIsafe | nie |
| Obsługa protokołu SafetyBUS p | nie |
| Obsługa protokołu SERCOS | nie |
| Obsługa protokołu SUCONET | nie |
| Obsługa protokołu TCP/IP | nie |
| Rodzaj napięcia sterowania | DC |
| Rodzaj podłączenia styków głównych | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania | Połączenie śrubowe |
| Rodzaj układu rozruchowego | Rozruch nawrotny (rewersyjny) |
| Szerokość | 45 mm |
| Wysokość | 224 mm |
| Z bezpiecznikiem | nie |
| Z transformatorem | nie |
| Z wyzwalaczem zwarciowym | tak |
| Znamionowa moc pracy dla AC-3, 400 V | 5.5 kW |
| Znamionowe napięcie sterowania Us dla DC | 24 - 24 V |
| Znamionowy prąd pracy Ie | 12 A |
