Cena: |
1169,18 |
zł netto |
Najniższa cena z ostatnich 30 dni: |
1 169,18 |
zł netto |
Cena: |
1438,09 |
zł brutto |
Najniższa cena z ostatnich 30 dni: |
1 438,09 |
zł brutto |
| Nasz stan magazynowy | |
|---|---|
|
0 SZT |
10 dni |
|
Porównaj |
Do ulubionych |

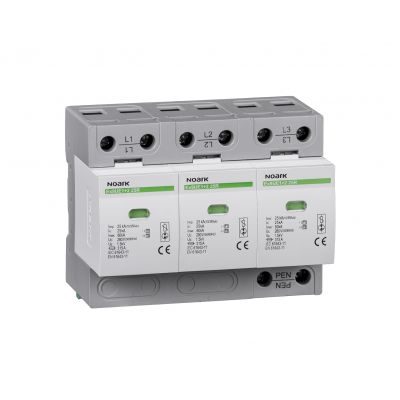

Opis produktu: Ex9UE1+2 25R 3P 280 Ogranicznik przepięć typ T1+T2 280V AC 25kA wymienna wkładka 3P styk pomocniczy 105504 NOARK
Linię ograniczników przepięć stanowią urządzenia klasy 1+2. Służą do ochrony instalacji elektrycznych przed bezpośrednimi uderzeniami piorunów o średniej intensywności. Odpowiednie dla strefy ochrony odgromowej LPL I, II według normy EN 62305 w sieci 3-fazowej TN-C, gdzie całkowity prąd udarowy wprowadzony do instalacji elektrycznej wynosi 75 kA, a jego udar może wynieść 150 albo 200 kA w zależności od konfiguracji i położenia punktu uziemiającego, uziemienia instalacji piorunochronnej oraz miejsca zainstalowania ogranicznika przepięć. Konstrukcja Ex9UE1+2 25 oparta na kombinacji warystorów i iskierników. Rozwiązanie skutkuje szybszym czasem reakcji w porównaniu do rozwiązania opartego tylko na warystorach. Połączenie iskiernika ogranicza charakterystykę prądową. Zapewniona zostało pełna izolacja między elementami warystorowymi i iskiernikowymi. Element warystorowy stanowi część dominującą w ogranicznikach. Poziom ochrony spełnia wymagania nie tylko klasy 1, ale także 2. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.
Parametry techniczne: Ex9UE1+2 25R 3P 280 Ogranicznik przepięć typ T1+T2 280V AC 25kA wymienna wkładka 3P styk pomocniczy 105504 NOARK
| Parametr | Wartość |
|---|---|
| Energia właściwa (W/R) | 156 kJ/Ω |
| Stopień ochrony (IP) | IP20 |
| Energetycznie skoordynowana ochrona urządzenia końcowego | nie |
| Inny układ sieci | nie |
| Klasa ochronności | Typ 1+2 |
| Liczba biegunów | 3 |
| Maks. przekrój przewodu (jedno-/wielodrutowego) | 50 mm² |
| Maks. przekrój przewodu elastycznego | 50 mm² |
| Najwyższe napięcie trwałej pracy AC | 280 V |
| Poziom ochrony L-N | 1.5 kV |
| Poziom ochrony N-PE | 1.5 kV |
| Prąd udarowy (10/350 µs) | 25 kA |
| Rozmiar | 6 modułów |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Sygnalizacja zadziałania na urządzeniu | Optyczny |
| Układ sieci DC | nie |
| Układ sieci IT | tak |
| Układ sieci TN | tak |
| Układ sieci TN-C | tak |
| Układ sieci TN-C-S | tak |
| Układ sieci TN-S | nie |
| Układ sieci TT | nie |
| Ze stykiem sygnalizacyjnym | tak |
| Zintegrowane dobezpieczenie | nie |
| Znamionowe napięcie AC | 280 V |
Pliki do pobrania
declaration_of_conformity_ex9ue12_12.pdf [2022-07-12 10:36, 549.55 kB]
ex9ue1_2_12ka_pl_pl_201709.pdf [2022-07-12 10:37, 1.81 MB]
ex9ue12_manual_1.pdf [2022-07-12 10:36, 1.39 MB] Produkty z tej samej kategorii co Ex9UE1+2 25R 3P 280 Ogranicznik przepięć typ T1+T2 280V AC 25kA wymienna wkładka 3P styk pomocniczy 105504 NOARK
