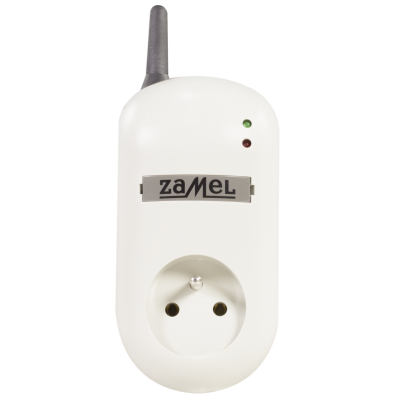

Retransmiter RTN-01 ZAMEL

Retransmiter Zamel RTN-01 służy do zwiększenia zasięgu sygnału nadajników radiowych w bezprzewodowym systemie sterowania EXTA FREE. Urządzenie odbiera sygnał radiowy i przekazuje go dalej, umożliwiając poprawę komunikacji pomiędzy nadajnikiem a odbiornikiem.

RTN-01 montowany jest bezpośrednio w gnieździe sieciowym 230V AC. Posiada przelotowe gniazdo 230V, dzięki czemu nie blokuje miejsca zasilania — do gniazda retransmitera można podłączyć odbiornik elektryczny.

Najważniejsze cechy

• Retransmiter sygnału radiowego
• Model: RTN-01
• Producent: Zamel
• System: EXTA FREE
• Zwiększa zasięg działania urządzeń radiowych
• Transmisja radiowa 868,32 MHz
• Zasięg do 250 m w terenie otwartym
• Możliwość pracy z trzema innymi retransmiterami RTN-01
• W systemie mogą pracować maksymalnie 4 retransmitery
• Możliwość zwiększenia odległości między nadajnikiem a odbiornikiem nawet do 1000 m
• Montaż bezpośrednio w gnieździe 230V AC
• Przelotowe gniazdo 230V
• Nie blokuje gniazda sieciowego
• Niski pobór mocy
• Przystosowany do pracy ciągłej
• Sygnalizacja optyczna zasilania
• Sygnalizacja optyczna transmisji radiowej

Parametry techniczne

• Producent: Zamel
• Model: RTN-01
• Typ produktu: retransmiter sygnału radiowego
• System: EXTA FREE
• Znamionowe napięcie zasilania: 230V AC
• Tolerancja napięcia zasilania: -15% do +10%
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 0,45W
• Transmisja: radiowa 868,32 MHz
• Sposób transmisji: jednokierunkowa
• Kodowanie: transmisja z adresacją
• Maksymalna liczba nadajników: 32
• Zasięg: do 250 m w terenie otwartym
• Maksymalny prąd obciążenia gniazda sieciowego: 16A
• Sygnalizacja zasilania: zielona dioda LED
• Sygnalizacja nadawania: czerwona dioda LED
• Temperatura pracy: -10°C do +55°C
• Pozycja pracy: dowolna
• Mocowanie: gniazdo sieciowe 230V AC
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Napięcie udarowe: 1kV
• Wymiary: 160 × 66 × 90 mm
• Waga: 0,180 kg

Zastosowanie

• zwiększenie zasięgu systemu EXTA FREE,
• poprawa komunikacji między nadajnikiem a odbiornikiem,
• instalacje domowe,
• instalacje biurowe,
• sterowanie oświetleniem,
• sterowanie odbiornikami radiowymi,
• miejsca z ograniczonym zasięgiem radiowym,
• instalacje z przeszkodami budowlanymi,
• rozbudowa istniejącego systemu bezprzewodowego Zamel EXTA FREE.

Działanie

Retransmiter RTN-01 zwiększa zasięg sygnału radiowego nadajników systemu EXTA FREE. W systemie może pracować do czterech retransmiterów, co pozwala zwiększyć odległość pomiędzy nadajnikiem a odbiornikiem nawet do 1000 m w warunkach idealnych.

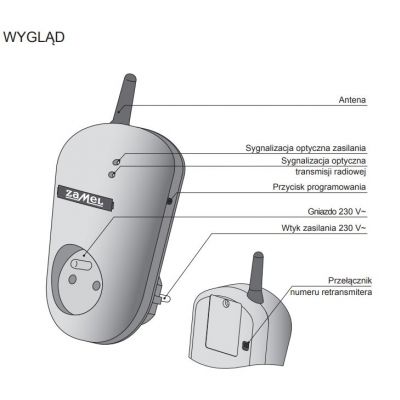

Przed uruchomieniem należy ustawić przełącznik numeru retransmitera znajdujący się z tyłu urządzenia. Jeżeli używany jest tylko jeden retransmiter, należy zastosować ustawienie zgodne z pierwszą kombinacją z instrukcji producenta.

Do retransmitera można zapisać maksymalnie 32 nadajniki. Przy użyciu kilku retransmiterów do zwiększenia zasięgu jednego nadajnika, ten sam nadajnik należy wpisać do każdego retransmitera.

Ważne informacje

Podany zasięg do 250 m dotyczy terenu otwartego, czyli warunków idealnych bez przeszkód. Ściany, stropy, metalowe elementy konstrukcyjne, beton zbrojony, szkło, linie energetyczne oraz nadajniki telefonii komórkowej mogą znacząco ograniczać rzeczywisty zasięg działania.

W obrębie zasięgu nadajników mogą pracować maksymalnie 4 retransmitery RTN-01.

Produkt jest elementem systemu EXTA FREE i służy do retransmisji sygnału radiowego. Nie jest samodzielnym sterownikiem oświetlenia ani odbiornikiem wykonawczym.

Urządzenie posiada stopień ochrony IP20, dlatego przeznaczone jest do użytku wewnątrz pomieszczeń. Nie należy stosować go w miejscach narażonych na wilgoć, zalanie lub zapylenie.

Retransmiter montuje się bezpośrednio w gnieździe 230V AC. Przelotowe gniazdo 230V może być obciążone prądem maksymalnie 16A.
