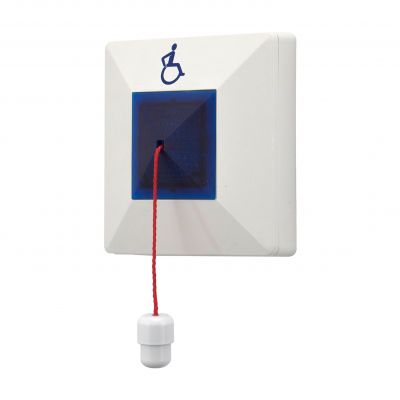

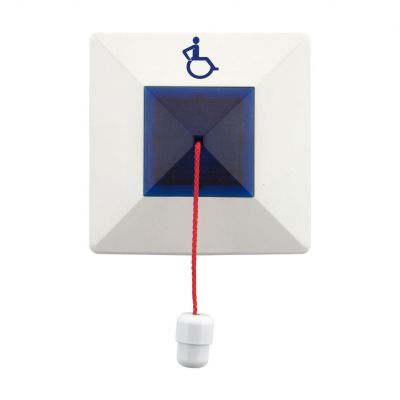

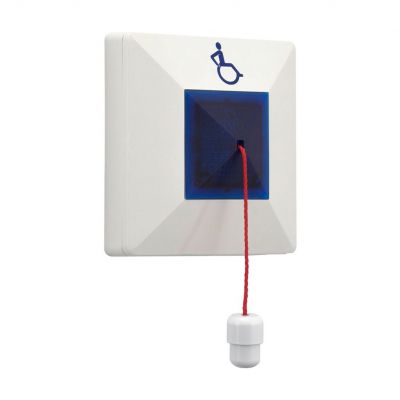

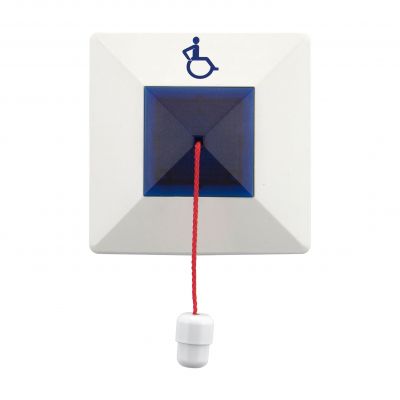

Cięgno ręcznego wyzwalania CFEAPULL EATON

Cięgno ręcznego wyzwalania - nadaje się do zastosowań, gdzie wymagane jest więcej jak jedno cięgno,  stanowi część systemu wzywania pomocy do toalet CFEAUPULLKIT.

Napięcie robocze 12V dc (nominalne)

Konstrukcja PC

Wymiary (mm) H 87 x W 87 x D 30.5 (+sznurek)

Uwaga: Urządzenie powinno byc montowane za pomocą puszki (puszki nie są dostarczane w zestawie)

Okablowanie niskiego napięcia (ELV)

Zawsze oddzielaj przewody niskiego napięcia od przewodów sieciowych.System wymaga co najmniej 2-żyłowego kabla 0,4 mm2. Należy wziać pod uwagę, że kolejność okablowania różnych elementów systemu można zmienić, aby dopasować ją do konkretnego zastosowania i / lub w celu zredukować ilość potrzebnego przewodu. Wszystkie urządzenia do montażu naściennego należy zamontować za pomocą puszki o wymaganej głębokości.

Przewodnik okablowania przy użyciu kabla 2-żyłowego

Wyjście                             Wejście

(Wyjście) PSU 12V zasilacz (Wejście) Wskaźnik drzwiowy

(Wyjście)Wskaźnik drzwiowy (Wejście) Przycisk resetu

(Wyjście)Przycisk resetu (Wejście) Cięgno alarmowe

Samodzielny zestaw wzywania pomocy do toalety CFEAPULLKIT stanowi idealne rozwiązanie dla zapewnienia zgodności budynków komercyjnych takich jak: sklepy, restauracje, biura i hotele, z ustawą Prawo Budowlane.

Prosty system dwuprzewodowy został specjalnie zaprojektowany, aby sprostać potrzebom osób niepełnosprawnych i spełnienia wszystkich odpowiednich wymagań legislacyjnych.

Główne cechy:

• Zgodność z przepisami i zaleceniami
• Podwójna pętla cięgna
• Naklejki o wysokim kontraście
• Niebieski wskaźnik
• Szybka i prosta instalacja, o minimalnych wymaganiach co do oprzewodowania
• Nadruki o wysokim kontraście w celu zwiększenia widoczności
• Oznakowanie brajlowskie, w celu ułatwienia obsługi przycisku anulowania osobom niedowidzącym
• Możliwość dodania dodatkowego przycisku dla zapewnienia większej elastyczności systemu

Zestaw CFEAPULLKIT jest wystarczający dla 1 toalety, w przypadku większej liczby toalet np. w budynkach użyteczności publicznej, w domach pomocy społecznej, hotelach, szpitalach często mamy do czynienia z sytuacją, gdzie jest konieczność monitorowania z jednego miejsca (np. z recepcji) wszystkich toalet dla osób niepełnosprawnych. Odpowiedzią na to jest system przyzywowy do toalet, CFELAPULLKIT jest tu elementem składowym.

Przykład 4 toalety:

Co potrzeba?

1x zestaw CFEAPULLKIT(1 cięgno, 1 zasilacz, 1 sygnalizator dźwiękowy, 1 przycisk anulowania alarmu)

1x rozdzielacz na 4 linie CFEASL4

3 x cięgno ręcznego wyzwalania CFEAPULL

3 x wskaźnik do montażu nad drzwiami CFEAODI

3 x przycisk resetu (anulowania alarmu) CFEARSP

Dodatkowo:

2-żyłowy przewód min 0,4mm2;

Zabezpieczenie zasilacza np. wyłącznik instalacyjny min 3A;

1 typ puszki dla montażu naściennego zasilacza i rozdzielacza, oba urządzenia mają te same wymiary HxDxG= 86x146x39 (mm) np. VIMAR typ 71305.
