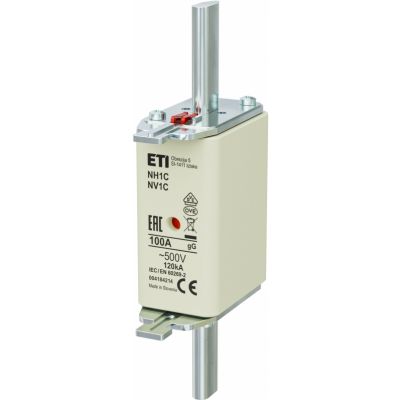

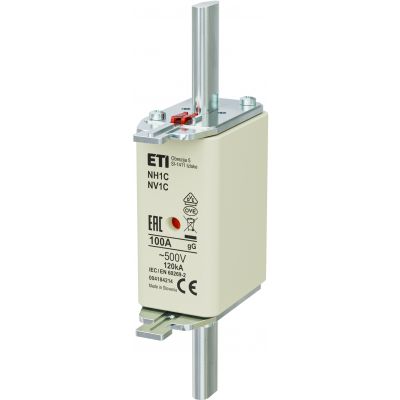

Opis produktu: Wkładka topikowa NH zwłoczna KOMBI NH1C gG 100A 500V 004184214 ETI
Przemysłowe wkładki nożowe WT-NH służą do ochrony elementów sieci elektroenergetycznej przed konsekwencjami zwarć lub przeciążeń. Montowane są w przemysłowych sieciach elektroenergetycznych oraz w rozdzielnicach niskiego napięcia. Zdolność zwarciowa tych wkładek jest na poziomie 120 kA co praktycznie pokrywa wszystkie wartości prądów zwarciowych jakie mogą wystąpić w sieciach niskiego napięcia. Elementy te mocuje się w ochranianą sieć elektroenergetyczną. Prąd roboczy płynący przez wkładkę topikową nagrzewa element topikowy znajdujący się w jej wnętrzu. Przepływ prądu o zbyt dużym natężeniu przez dłuższy czas, nagrzewa topik i przepala go. Przepalenie topika przerywa obwód i prąd przestaje płynąć. Szybkość zadziałania wkładki zależy od rozłączanego napięcia, natężenia przepływającego prądu oraz otoczenia w którym się pali. Wkładka o numerze katalogowym 004113234 została wytworzona przez firmę ETI i posiada następujące parametry: prąd znamionowy 100A, napięcie 500V. Gabaryt wkładki określany jest symbolem 1C co wskazuje na jej zastosowanie w podstawach i rozłącznikach bezpiecznikowych wielkości 1. Wkładka ta jest tańszą alternatywą wkładki pełnowymiarowej dziki mniejszej szerokości korpusu, lżejszą obudową, a o tych samych parametrach.Symbol gL/gG wkładki świadczy o zwłocznej charakterystyce czasowo-prądowej. Najczystszym zastosowaniem tej wkładki to zabezpieczenie urządzeń ogólnego przeznaczenia. Waga jednej sztuki bezpiecznika wynosi 295g. Aby zamocować wkładkę należy wsunąć noże wkładki w gniazdo podstawy bezpiecznikowej. Urządzeniem przeznaczonym do tego typu czynności jest uchwyt izolacyjny.Produkt sprzedany jest w naszym sklepie na pojedyncze sztuki.
Parametry techniczne: Wkładka topikowa NH zwłoczna KOMBI NH1C gG 100A 500V 004184214 ETI
Parametr | Wartość |
---|---|
Charakterystyka | gL/gG (ochrona instalacji elektroenergetycznych przed skutk. zwarć i przeciążeń) |
Metalowe izolowane zaczepy (IMGL) | nie |
Prąd znamionowy | 100 A |
Rodzaj napięcia | AC |
Rodzaj wskaźnika zadziałania | Wskaźnik kombinowany (podwójny) |
Znamionowa zdolność łączeniowa | 120 kA |
