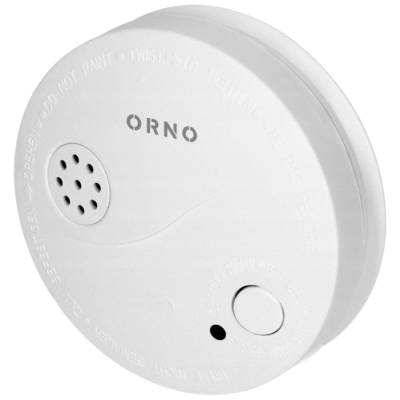

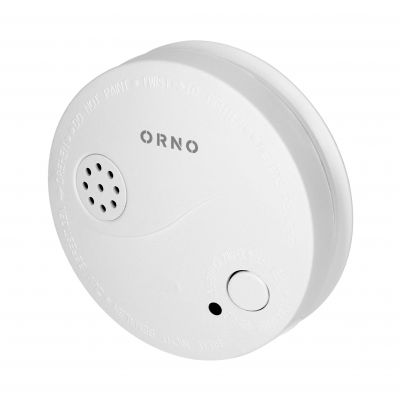

Czujnik jest urządzeniem przeznaczonym do monitorowania zamkniętych pomieszczeń pod kątem obecności dymu oraz do wczesnego wykrywania pożaru. Czujnik fotoelektryczny wykrywa widzialny dym powstający w bezpłomieniowym, początkowym stadium pożaru, powiadomienie optyczne i dźwiękowe, przycisk TEST pozwala sprawdzić poprawność działania czujnika, sygnalizacja słabych baterii, zgodność z normą EN 14604: 2005 + AC1: 2008 potwierdzone przez jednostkę certyfikującą BSI-KM550646.

Informacje ogólne

• Rodzaj zasilania: bateryjne
• Napięcie zasilania: 1 x 9V
• Bateria w zestawie: tak
• Rodzaje wykrywanych zagrożeń: dym
• Typ czujnika: fotoelektryczny
• Wyświetlacz: nie
• Przycisk TEST: tak
• Wyciszenie alarmu: nie
• Sygnalizacja niskiego stanu baterii: tak
• Sygnalizacja awarii: nie
• Sygnalizacja końca okresu eksploatacji: nie
• Poziom głośności alarmu (dB): ≥85/3m
• Żywotność sensora: 10 lat
• Spełniane normy: EN 14604:2005/AC1:2008
• Wymiary (szer./wys./gł. [mm]): Ø107 / 35
• Inne cechy: certyfikat BSI

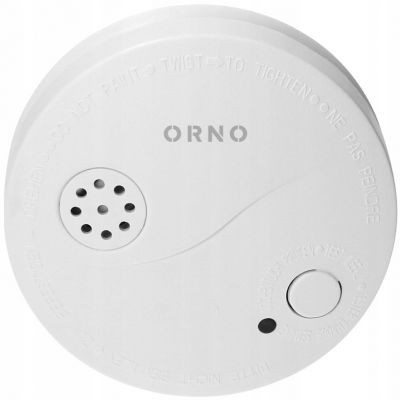

BUDOWA URZĄDZENIA

1. PRZYCISK TEST

2. DIODA CZERWONA - ALARM

3. OTWORY WENTYLACYJNE

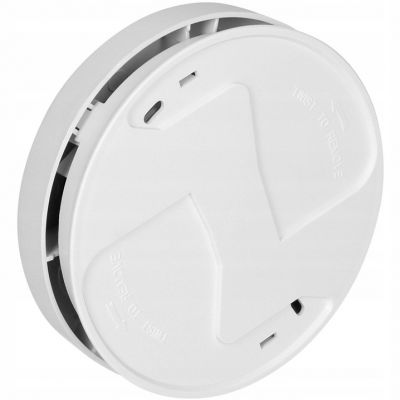

4. OTWORY MONTAŻOWE

MIEJSCE INSTALACJI

W celu zapewnienia maksymalnej ochrony, czujniki dymu powinny być zainstalowane we wszystkich pomieszczeniach zagrożonych pożarem, a zwłaszcza: pokojach, sypialniach, w korytarzu, piwnicy, pomieszczeniu magazynowym. Minimalna ilość czujników to przynajmniej jeden na każdą kondygnację umieszczony w holu w pobliżu klatki schodowej oraz sypialni. Wybierając miejsce instalacji należy upewnić się, czy ewentualny alarm dźwiękowy będzie dobrze słyszalny z innych pomieszczeń budynku. Najbardziej odpowiednim miejscem montażu czujnika dymu jest przestrzeń pomiędzy sypialnią a pomieszczeniami narażonymi na występowanie pożaru. Optymalnie urządzenie powinno być zainstalowane na środku sufitu w odległości 60 cm od każdego wewnętrznego narożnika.

Urządzenia nie należy montować:

- blisko kuchenek, ogrzewaczy, term, fluoroscencyjnych źródeł światła (np. świetlówka);

- w pobliżu okien, wentylatorów, klimatyzatorów;

- w odległości mniejszej niż 0,9m od pomieszczeń o dużej wilgotności;

- w miejscach narażonych na duże zakurzenie, zapylenie;

- blisko miejsc gdzie gromadzi się ciepłe powietrze (w załamaniach dachu, rogach między sufitem a ścianą);

- w trudno dostępnym miejscu.

OBSŁUGA URZĄDZENIA

Przycisk TEST - służy do testowania urządzenia.

1. Naciśnij i przytrzymaj przycisk TEST, aż do momentu usłyszenia sygnału dźwiękowego.

2. Podczas testowania sprawdź czy dźwięk jest dobrze słyszalny z wszystkich pomieszczeń sypialnych.

3. Nigdy nie używaj otwartego ognia do testowania urządzenia.

4. Nie przykładaj urządzenia do uszu podczas przeprowadzania testu, gdyż może to spowodować uszkodzenie słuchu.

5. Sugeruje się testowanie urządzenia okresowo przynajmniej raz w miesiącu i po każdej wymianie baterii.

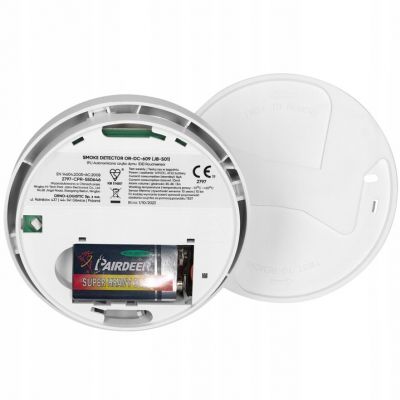

Wymiana baterii:

Niski poziom baterii sygnalizowany jest pojedynczymi sygnałami dźwiękowymi w odstępach około 30-40 sekund. Po wymianie baterii sprawdź poprawność działania urządzenia za pomocą przycisku TEST. Po każdej wymianie baterii należy sprawdzić poprawność działania czujnika używając do tego przycisku TEST.

Fałszywe alarmy:

Głośny sygnał dźwiękowy oznacza, że czujnik wykrył obecność dymu lub produktów spalania w powietrzu. Zadziałanie sygnalizacji może okazać się jedynie alarmem ostrzegawczym, świadczącym o obecności w powietrzu np. dymu z kuchni podczas gotowania lub pieczenia. Alarm ostrzegawczy wyłączy się automatyczne w momencie, kiedy czujnik przestanie wykrywać dym. W tym celu należy zbierający się wokół czujnika dym rozwiać za pomocą wentylatora lub wietrząc pomieszczenie
